Bobinadora GRYON BETA CNC
La GRYON BETA CNC está diseñada para la fabricación eficiente de tanques en PRFV mediante procesos de proyección simultánea de resina y fibra de vidrio (Hoop & Chop).

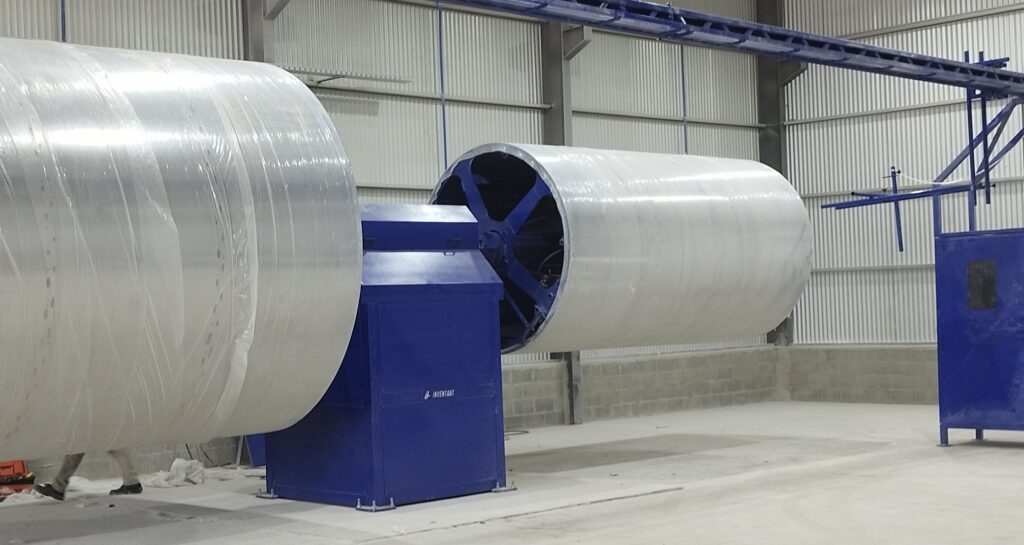

Su arquitectura incorpora el sistema de husillo doble GRYON con fijación por bridas y diseño libre de partes móviles accesibles, aumentando la seguridad operativa y simplificando el mantenimiento. El sistema de desmolde por colapsado facilita la extracción de las piezas y mejora la productividad general de la línea.

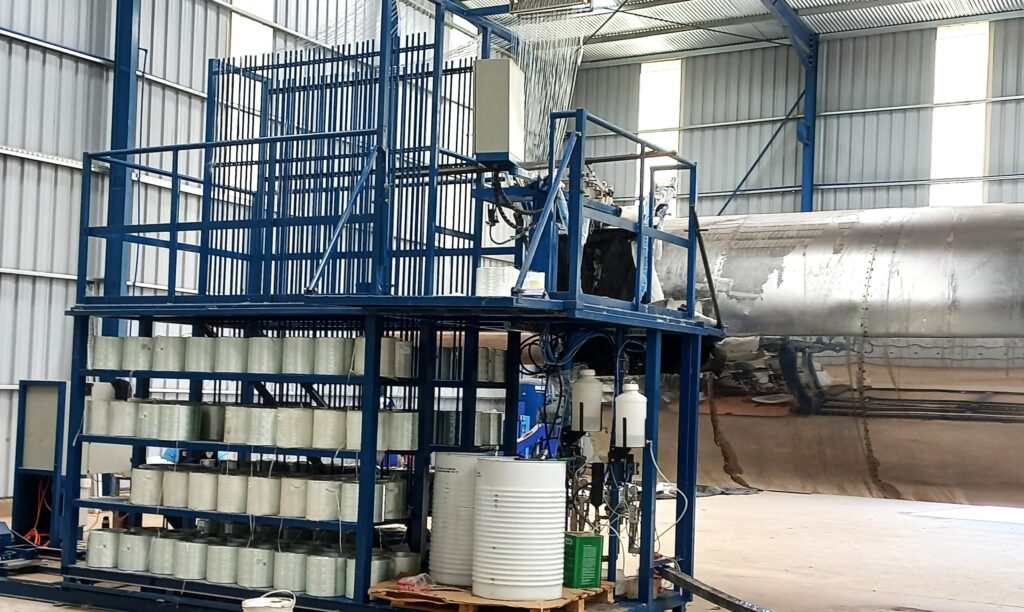

La bancada incorpora un carro de aspersión elevado que libera completamente la zona de trabajo, facilitando las operaciones de rodillado y mejorando la ergonomía para los operarios. Además, dispone de un amplio rack para roving y un sistema de estanqueidad que protege los componentes eléctricos en ambientes industriales exigentes.
Al igual que el resto de la línea GRYON, utiliza mandriles colapsables revestidos en acero inoxidable, permitiendo un desmolde rápido y eliminando la necesidad de utilizar Mylar.
IA-BCN-0200
Bobinadora GRYON BETA CNC
Características principales:
✔ Tecnología Hoop & Chop.
✔ Husillo doble GRYON con fijación por bridas.
✔ Sistema de desmolde por colapsado.
✔ Zona de trabajo completamente despejada.
✔ Carro de aspersión en altura.
✔ Amplio rack para roving.
✔ Componentes eléctricos protegidos.
✔ Mandril colapsable revestido en acero inoxidable.
Aplicaciones:
– Tanques y recipientes de almacenamiento.
Pistola WALLIS
Abanico de pulverización uniforme.
Gatillo accionado por aire proporciona una respuesta inmediata.
Diseño sin aguja que elimina la necesidad de los habituales ajustes de aguja.
El control de fluido lo realiza un pistón accionado por aire que abre y cierra las válvulas internas.
Fácil acceso a las empaquetaduras de las válvulas para mayor rapidez en las tareas de mantenimiento, logrando mayor tiempo de funcionamiento.
Disponible en configuraciones mezcla INTERNA y EXTERNA.
Bomba de material SULZ
Relación estándar 13:1
Bomba confiable y de bajo mantenimiento construida íntegramente en ACERO INOXIDABLE.
Válvulas direccionales neumáticas sumamente precisas en el motor de aire que garantizan un desempeño de alta eficiencia con la menor presión posible de proyección.
Válvulas, asientos y cilindros reforzados, así como sellos con tres labios proporcionan una larga vida útil. Su diseño de cambio rápido de sellos facilita y agiliza el mantenimiento de la bomba.
Bomba de catalizador WILL
Ajuste infinito e instantáneo que garantiza que la bomba funcione con cualquier porcentaje deseado de catalizador sin las complicaciones de los ajustes continuos.
Sistema de sellos con ajuste para facilitar tareas de mantenimiento garantizan que la bomba mantendrá una presión y volumen constante de catalizador desde la bomba hacia la pistola.
Construida totalmente en ACERO INOXIDABLE.
CARACTERISTICAS TECNICAS
Equipo compuesto por:
- Pistola WALLIS®
- Cortador de fibra de vidrio
- Bomba de resina
- Bomba de catalizador
- Conjunto de mangueras
- Reguladores y filtros
Relación de compresión: 13:01
Caudal de bomba* (lpm): 9,5
Desplazamiento bomba (cc/ciclo): 200
Presión de trabajo máxima (bar/PSI): 7/100
Consumo de aire a 6,8 bar (l/min): 990
Presión de trabajo máxima (bar/PSI): 7/100
Rango de regulación bomba esclava de catalizador (%): 0,5-3,5
El caudal de la bomba de material se basa en 50 ciclos por minuto. Se pueden lograr velocidades de ciclo mayores dependiendo de la viscosidad del material, su temperatura y el volumen de aire.
Los caudales de la bomba se miden en la salida de la misma utilizando agua como medio de ensayo.
